Les éléments essentiels
- Écrous carrés autofreinés : assurent une fixation de sécurité durable dans les assemblages soumis aux vibrations.
- Écrous à déformation radiale : offrent une tenue mécanique élevée et résistent aux hautes températures jusqu’à 400 °C.
- Écrous à insert nylon : permettent un montage rapide mais ont une réutilisation limitée, surtout après démontage.
- Résistance aux vibrations : garantie par un principe de blocage intégré, essentiel dans les environnements industriels exigeants.
- Fixations modulaires : facilitées par la géométrie carrée, idéale pour les profilés aluminium et les montages en aveugle.
Dans les ateliers de mécanique industrielle, on estime qu’un assemblage sur deux nécessitant une réparation l’est à cause d’un simple desserrage. Pas de pièce cassée, pas de défaut de conception - juste un écrou qui a cédé sous l’effet des vibrations. Ce détail technique, souvent sous-estimé, peut coûter cher en temps d’immobilisation et en sécurité. Pourtant, la solution tient en un composant précis : l’écrou autofreiné. Et parmi eux, les écrous carrés autofreinés s’imposent de plus en plus dans les montages exigeants.
Les spécificités techniques du blocage par déformation ou insert
La clé de la fiabilité d’un assemblage vissé réside dans la maîtrise du couple de freinage. Ce n’est pas simplement une question de serrage correct, mais de maintien dans le temps. Deux technologies dominent ce domaine : la déformation radiale et l’insert en nylon. Chacune agit différemment, mais avec le même objectif : empêcher tout desserrage accidentel sans recourir à des pièces supplémentaires comme des rondelles élastiques ou des contre-écrous.
La technologie de la déformation radiale ou fente de freinage
Certains écrous intègrent une fente ou une zone de faiblesse usinée de manière précise. Lors du serrage, cette zone subit une déformation radiale, créant une pression permanente sur le filetage de la vis. Ce contact permanent génère un frottement élevé, empêchant toute rotation inverse. Ce système, dit “tout métal”, est particulièrement robuste. Contrairement aux modèles à insert, il ne craint ni les hautes températures ni les solvants. Pour sécuriser les installations soumises à de fortes tensions, opter pour des écrous carrés autofreinés permet d'assurer une stabilité durable sans ajout d'accessoires de blocage.
L'avantage des modèles à insert en nylon
Les écrous Nylstop, reconnaissables à leur couronne en polymère à l’extrémité, fonctionnent par compression. Lorsque la vis pénètre dans le filetage, elle compresse l’insert en nylon, qui exerce en retour une force radiale sur les filets métalliques. Ce serrage élastique assure un blocage immédiat et fiable. L’avantage ? Un montage rapide, sans outillage spécifique. Ces modèles sont idéaux pour les lignes de production où la vitesse et la répétabilité sont clés. Attention toutefois : l’insert peut se détériorer en cas de sur-serrage ou d’exposition prolongée à des températures élevées.
Résistance aux vibrations et sollicitations extrêmes
La véritable valeur ajoutée de ces technologies réside dans leur comportement face aux vibrations. Un assemblage classique peut se desserrer progressivement, même avec un couple initial parfait. Les écrous autofreinés, eux, maintiennent leur stabilité mécanique grâce à leur principe de blocage intégré. Ils résistent aux chocs, aux cycles thermiques et aux charges dynamiques répétées. C’est cette fixation de sécurité qui les rend indispensables dans les environnements critiques, où la défaillance d’un simple point de fixation peut avoir des conséquences majeures.
| ✅ Type de frein | 🌡️ Résistance température | 🔄 Réutilisation | 🔧 Contextes d'usage |
|---|---|---|---|
| Déformation radiale (tout métal) | Jusqu’à 400 °C | Oui, plusieurs fois | Moteurs, aéronautique, environnements chauds |
| Insert en nylon | Environ -50 à +120 °C | Limited (risque d’usure) | Lignes de montage, électronique, équipements légers |
| Fente latérale (type PAL) | Jusqu’à 300 °C | Oui, si pas déformée | Industrie lourde, machines fixes |

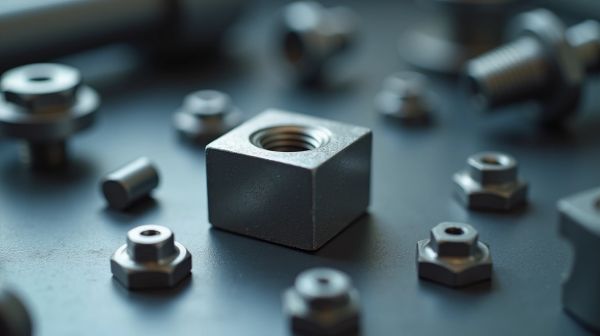

Pourquoi le format carré s'impose dans certains assemblages
Si les écrous hexagonaux restent les plus courants, le format carré trouve sa place dans des applications bien spécifiques. Sa géométrie n’est pas choisie par hasard : elle répond à des contraintes fonctionnelles bien réelles. Là où un écrou rond peut tourner, un écrou carré s’immobilise naturellement.
Une meilleure répartition de la surface d'appui
La forme carrée offre une surface d’appui plus étendue que l’hexagonal sur certains supports. Cela réduit la pression locale et limite les risques d’affaiblissement du matériau sous-jacent, surtout sur des structures fines ou des profilés en aluminium. Ce contact plus large améliore la répartition des contraintes, ce qui est crucial dans les assemblages soumis à des charges importantes ou cycliques.
Facilité de montage en aveugle et gain de temps
Dans certains montages, notamment modulaires, l’écrou doit être inséré dans une rainure ou une glissière sans possibilité de le bloquer avec une clé. L’écrou carré, calé dans un profil carré ou rectangulaire, ne tourne pas. Cela permet un montage “en aveugle”, où seule la vis est actionnée. Cette simplicité se traduit par un gain de temps significatif en série. Et pour l’opérateur, c’est aussi moins de risques de glissement d’outil - un vrai confort au quotidien.
Compatibilité avec la visserie professionnelle en acier et inox
Les écrous carrés autofreinés sont disponibles en acier galvanisé ou en inox (A2 ou A4), ce qui garantit une compatibilité parfaite avec la majorité des visseries utilisées en industrie. L’inox A4 est particulièrement apprécié dans les environnements corrosifs - marine, agroalimentaire, traitement des eaux - car il résiste aux agents chimiques et à l’humidité. Y a de quoi rassurer sur la durée de vie des assemblages.
- ✔️ Anti-rotation automatique dans les profilés, sans besoin de contre-poinçonnage
- ✔️ Emprise maximale sur le support, idéale pour les tôles fines ou nervurées
- ✔️ Adaptabilité aux profilés aluminium standards, très utilisés dans les structures modulaires
- ✔️ Sécurité de verrouillage sans pièce d’arrêt supplémentaire, réduisant le nombre de composants
Applications industrielles : de l'automobile aux machines-outils
Les écrous carrés autofreinés ne sont pas réservés à un seul secteur. Leur fiabilité les rend pertinents dans des environnements où la sécurité et la durabilité sont non négociables. Leur présence silencieuse dans les machines garantit pourtant un rôle central.
Le secteur du transport et de la machine-outil
Dans les moteurs thermiques ou électriques, les vibrations sont omniprésentes. Un écrou qui se desserre sur un carter ou un support de boîtier peut entraîner des fuites, des jeux mécaniques, voire une casse. Ici, la tenue mécanique durable n’est pas une option - c’est une obligation. Même chose pour les machines-outils : une pièce mal fixée compromet la précision de l’usinage. Les écrous autofreinés, souvent intégrés dans des structures en fonte ou en acier moulé, assurent une fixation stable, même sous fortes accélérations.
L'usage dans les fixations modulaires
Les systèmes de montage modulaire, très répandus dans l’automatisation ou les lignes de production, utilisent massivement des profilés alu. Les écrous carrés s’insèrent dans les rainures internes de ces profilés, permettant un assemblage rapide et réversible. Certains systèmes vont plus loin avec des canons taraudés autofreinés, intégrés directement dans la structure. C’est la cerise sur le gâteau : une solution compacte, robuste, et facile à intégrer. Dans ce type d’application, chaque minute gagnée en montage compte.
Les questions clients
Peut-on réutiliser un écrou autofreiné après un premier démontage ?
La réutilisation dépend du type d’écrou. Les modèles à déformation radiale peuvent généralement être réutilisés plusieurs fois sans perte significative de couple de freinage. En revanche, les écrous à insert en nylon voient leur efficacité diminuer après le premier démontage, car l’insert se déforme. Il est donc déconseillé de les réutiliser dans des assemblages critiques.
J'ai forcé au montage avec une visseuse à choc, est-ce grave ?
Forcer avec une visseuse à chocs peut provoquer un échauffement localisé, surtout sur les écrous à insert. Cela risque de dégrader le nylon ou de fausser la géométrie de la zone de déformation. Résultat : le freinage devient aléatoire. Mieux vaut utiliser un outil à couple contrôlé pour préserver l’intégrité du mécanisme d’autofreinage.
Mon assemblage est soumis à 300°C, quel modèle privilégier ?
À cette température, les inserts en nylon ne sont plus adaptés, car ils commencent à se dégrader bien avant. Le choix s’oriente alors vers les modèles tout métal, comme les écrous à déformation radiale. Ils supportent des températures bien supérieures, garantissant une stabilité mécanique même dans des environnements très chauds.
