Combien de fois avez-vous dû resserrer un boulon après qu’un équipement ait commencé à vibrer ? Ce léger desserrage, presque anodin, peut en réalité coûter très cher dans un environnement industriel. Il ne s’agit pas simplement de confort, mais de sécurité, de fiabilité, et de durabilité. Face à des contraintes mécaniques croissantes, les fixations traditionnelles montrent leurs limites. C’est là que des solutions comme les écrous carrés autofreinés entrent en jeu, repoussant les limites de la fixation passive dans des conditions exigeantes - et ce, sans complexité supplémentaire.
Les spécificités techniques des écrous carrés autofreinés

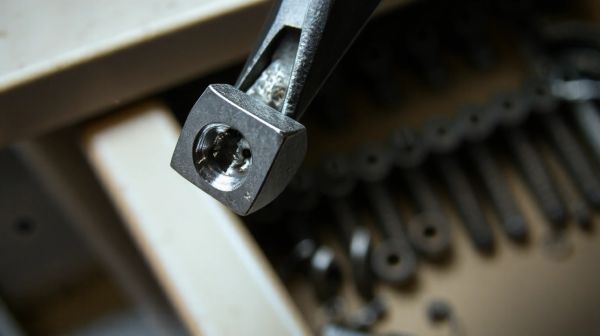

L'anti-rotation naturelle du format carré
Le format carré n’est pas qu’une question de tradition ou de facilité de serrage. Il joue un rôle fondamental dans la stabilité mécanique des montages, surtout dans les profilés aluminium modulaires. Contrairement aux écrous hexagonaux, le carré empêche la rotation dès qu’il est inséré dans une rainure adaptée. Anti-rotation automatique : voilà un avantage majeur, particulièrement critique lors de montages en aveugle ou dans des espaces confinés. Ce blocage passif élimine le besoin de système de goupillage ou de collages supplémentaires, réduisant les points de défaillance potentiels. En outre, la surface d’appui plus étendue limite les risques d’écrasement ou de déformation sur les profilés minces, assurant une répartition homogène des contraintes - un point essentiel pour préserver l’intégrité du matériau support.
Les différents mécanismes de freinage
Les écrous carrés autofreinés ne reposent pas tous sur le même principe de blocage. Trois technologies dominent le marché, chacune adaptée à des environnements spécifiques. Les modèles à insert nylon, souvent désignés sous la marque Nylstop, intègrent une bague polymère qui exerce une pression radiale sur le filetage. Cette friction empêche le desserrage sous vibration, mais avec une limite : la température. Au-delà de +120 °C, le nylon perd de son efficacité. En revanche, les écrous à déformation radiale - entièrement métalliques - s’appuient sur une géométrie précise du filetage interne qui engendre un frottement mécanique permanent. Leur avantage ? Une résistance jusqu’à 400 °C, idéale pour les environnements thermiques sévères. Une troisième catégorie, les écrous à fente latérale (type PAL), utilisent une compression élastique du filet pour un effet similaire, souvent réutilisables sans perte notable de performance.
Pour garantir la stabilité de vos structures mécaniques, l'utilisation d'écrous carrés autofreinés constitue une solution technique particulièrement efficace. Ces composants assurent un blocage intégré sans pièces additionnelles, renforçant la précharge constante même face aux chocs répétés ou aux cycles thermiques. Dans des secteurs comme le machinisme ou l’automatisation, cette fiabilité passive fait toute la différence.
| 🔧 Type d'écrou | 🌡️ Résistance thermique | 🔄 Réutilisation | 🏭 Milieu conseillé |
|---|---|---|---|
| Déformation radiale (tout métal) | Jusqu’à 400 °C | Oui, plusieurs fois | Industrie lourde, machines-outils, aéronautique |
| Insert nylon (Nylstop) | -50 °C à +120 °C | Non recommandée après démontage | Électroménager, agencement, équipements légers |
| Fente latérale (PAL) | Jusqu’à 250 °C | Oui, avec précaution | Automatisation, profilés modulaires |
Pourquoi privilégier ces fixations dans l'industrie ?
Résistance aux vibrations et cycles thermiques
Dans des environnements soumis à des vibrations constantes - comme dans l’automobile ou l’aéronautique - la perte de précharge est un ennemi invisible mais redoutable. Un écrou qui se desserre progressivement affaiblit tout l’assemblage, risquant une défaillance catastrophique. Les écrous carrés autofreinés sont conçus pour résister à ces contraintes dynamiques. Grâce à leur mécanisme de blocage intégré, ils maintiennent une précharge constante même après des milliers de cycles vibratoires. Ce n’est pas une simple amélioration, c’est une garantie de fonctionnement sûr, surtout dans les zones critiques : trains roulants, structures porteuses, ou systèmes de sécurité.
Gain de productivité lors du montage
L’un des bénéfices les plus tangibles, souvent sous-estimé, est la simplification du processus d’assemblage. En éliminant la nécessité de rondelles frein, de goupilles ou de colles filet, les écrous carrés autofreinés réduisent le nombre de composants à gérer. Moins de pièces, c’est moins de références en stock, moins de risques d’erreur, et surtout, des opérations de montage plus rapides. Sur une ligne de production automatisée, chaque seconde économisée se traduit par des gains de productivité significatifs. Et le format carré facilite encore davantage le travail : il s’insère naturellement dans les profilés standards, permettant un positionnement rapide sans outillage complexe.
Durabilité dans les environnements corrosifs
Pas de quoi fouetter un chat à première vue, mais la corrosion peut ronger un assemblage en quelques mois seulement, surtout dans des secteurs comme le maritime ou l’agroalimentaire. Heureusement, les écrous carrés autofreinés existent en versions inox A2 (304) ou inox A4 (316), offrant une excellente résistance à l’oxydation. Le galvanisage est une autre option, mais dans les environnements agressifs, l’acier inoxydable reste le choix le plus sûr. En combinant la résistance à la corrosion et le blocage mécanique, ces fixations assurent une longévité accrue, réduisant les interventions de maintenance et les risques d’arrêt de production.
- 🔧 Réduction des coûts de maintenance : moins de desserrages, moins de visites de révision
- 🛡️ Sécurisation des assemblages critiques : fiabilité garantie même sous chocs répétés
- 📐 Adaptabilité aux profilés modulaires : intégration directe sans modification
- ⚡ Facilité d'installation sans outils spéciaux : gain de temps et simplicité accrue
Bonnes pratiques pour un assemblage performant
Précautions de serrage et outillage
Bien choisir son écrou, c’est une chose. Le poser correctement, c’en est une autre. L’utilisation de visseuses à chocs, malgré leur rapidité, est fortement déconseillée. Les pics de couple peuvent endommager le mécanisme d’autofreinage, en particulier sur les modèles à insert nylon ou à fente latérale. Mieux vaut miser sur des outils à couple contrôlé, qui garantissent un serrage précis sans surcharge. Le respect des couples de serrage recommandés est essentiel pour préserver l’intégrité du filetage et éviter un écrasement prématuré du système de blocage.
Un autre point souvent négligé : la propreté du filetage. La présence de copeaux, de peinture ou de corrosion peut fausser le couple et compromettre l’efficacité du freinage. Un filetage propre, bien lubrifié si nécessaire, permet une montée en charge uniforme. Enfin, concernant la réutilisation : les modèles tout métal peuvent être démontés et remontés plusieurs fois sans perte notable d’efficacité. En revanche, les écrous à insert nylon doivent être remplacés après démontage. Le nylon subit une déformation plastique lors du premier serrage, et ne retrouve jamais sa pression initiale. Insister dessus, c’est courir le risque d’un blocage insuffisant.
Et concrètement, comment vérifier qu’un écrou autofreiné tient bien ? Une inspection visuelle peut suffire dans certains cas : absence de jeu apparent, bon positionnement. Mais pour les assemblages critiques, une mesure du couple de desserrage peut être réalisée avec une clé dynamométrique. Une baisse significative par rapport au couple initial est un signal d’alerte. (tant qu’à faire, autant prévenir que guérir.)
Questions classiques
Peut-on réutiliser un écrou carré après un démontage ?
La réponse dépend du type d’écrou. Les modèles à déformation radiale, entièrement métalliques, peuvent être réutilisés plusieurs fois sans perte significative de performance. En revanche, les écrous à insert nylon subissent une déformation du filet polymère lors du premier serrage, rendant leur réutilisation non recommandée. Un remplacement est donc conseillé après démontage pour garantir une sécurité optimale.
Quel est le surcoût réel par rapport à une visserie standard ?
Les écrous carrés autofreinés sont en effet plus chers à l’unité que les écrous classiques, avec un surcoût pouvant aller jusqu’à 50 % selon le modèle. Cependant, cette dépense initiale est rapidement amortie par la réduction des coûts de maintenance, des temps d’arrêt et des risques de défaillance. Le rapport coût/efficacité à long terme en fait une solution rentable dans les applications critiques.
Existe-t-il de nouveaux matériaux composites pour ces écrous ?
Pour l’instant, les matériaux dominants restent l’acier galvanisé et l’inox. Toutefois, des recherches sont en cours sur des polymères haute performance capables de résister à des températures plus élevées que le nylon, ouvrant la voie à des écrous hybrides plus légers et moins sensibles à la corrosion. Ces solutions restent cependant marginales en production industrielle.
Comment vérifier l'efficacité du freinage après installation ?
L’efficacité peut être évaluée par un contrôle visuel du serrage et par un test de couple de desserrage. Une clé dynamométrique permet de mesurer la force nécessaire pour dévisser l’écrou : une valeur significativement inférieure au couple initial indique un problème. Pour les assemblages critiques, ce type de vérification fait partie intégrante des procédures de contrôle qualité.
Quelle est la meilleure alternative en cas d’espace limité ?
Lorsque l’espace est trop restreint pour un écrou carré, les modèles hexagonaux autofreinés restent une option viable. Toutefois, ils ne bénéficient pas de l’anti-rotation passive. Pour compenser, on peut combiner un écrou hexagonal avec une rondelle frein ou un filetage bloqué par colle. Cette solution est plus complexe, mais parfois inévitable dans des conceptions compactes.
